“薩德”AN/TPY-2 X波段雷達的性能
來源自：捷世智通 點擊數：16854 發布時間：2017-03-08
轉載自：SAR-ECCM 雷達通信電子戰
? ? 2016年7月8日美國和韓國正式宣布將在韓國部署薩德反導系統，引發韓國國內巨大爭議以及本地區國家強烈不滿。在2月28日韓國樂天集團與韓國國防部簽署“薩德”換地協議后，直接將這事推向高潮。
那么，作為一名同行，我們要如何理性應對？
? ? ??首先，問問誰是“薩德”？

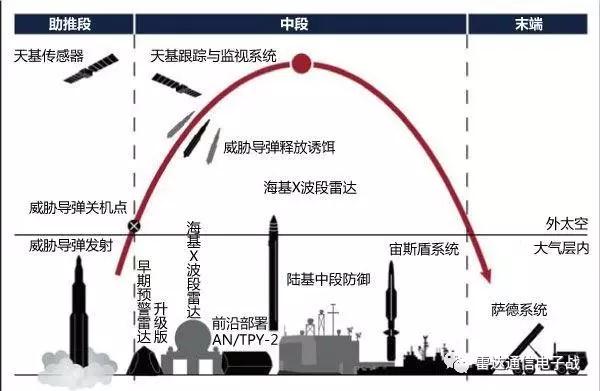

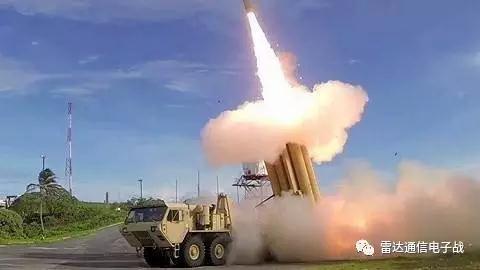

? ? THAAD（薩德），末段高空區域防御系統，美軍先進的導彈防御系統。末段高空區域防御系統由攜帶8枚攔截彈的發射裝置、AN/TPY-2X波段雷達、火控通信系統（TFCC） 及作戰管理系統組成。?
? ? ? AN/TPY-2 X波段雷達的性能
? ? 美在日部署的AN/TPY-2雷達工作在X波段（9.5GMz），天線陣面積為9.2平方米，安裝有30464個天線單元，方位角機械轉動范圍-178°~+178°，俯仰角機械轉動范圍0°~90°，但天線的電掃范圍，俯仰角及方位角均為0°~50°。

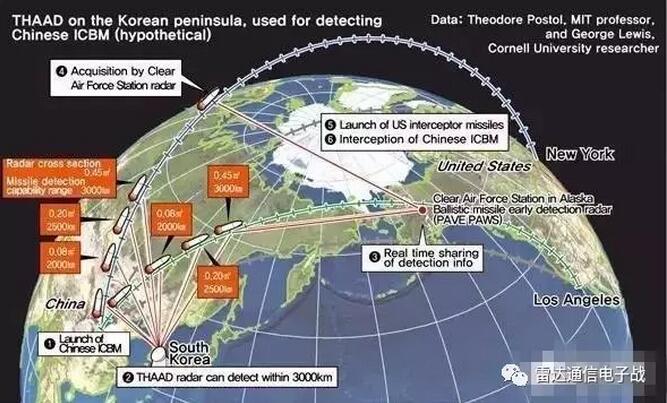

該雷達對反射面積（RCS）為1平方米（典型彈道導彈彈頭的反射面積）的目標的最大探測距離約1200千米。有報道稱，美軍對該型雷達進行了升級改造，升級后對雷達反射面積1平方米的目標最大探測距離可達到2000千米。?
? ? AN/TPY-2雷達探測陣元峰值功率可達16瓦，雷達平均功率約60~80千瓦，加之采用了高頻發射技術、先進的雷達信號處理技術以及薄化的相控陣天線（有利于形成更細更窄的雷達波束）技術，使其探測波束不但功率大而且非常窄，因此分辨率非常高，對彈頭具有跟蹤和識別能力，對裝備誘餌突防裝置的彈道導彈具有很大威脅。
? 薩德與美國其他雷達性能的對比

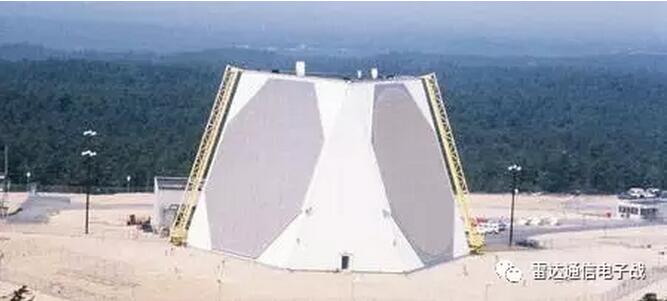

鋪路爪（AN/FPS-115）?
天線：雙面陣天線?
頻段：420~450MHz?
探測距離：4800km?
平均功率：145千瓦?
鋪路爪相控陣?yán)走_(dá)是美國上世紀70年代為應對洲際導彈威脅而研制的遠程預警系統，其主要用途是擔負戰略性防衛任務。雷達峰值功率582.4千瓦，對高彈道、雷達截面為10平方米的潛射彈道導彈的探測距離可達5550公里。
全部設備都安裝在32米高的多層建筑物內，兩個圓形天線陣面彼此成60度，每個陣面后傾20度，直徑約30米，由2000個陣元組成，掃描一次所需時間為6秒鐘。?

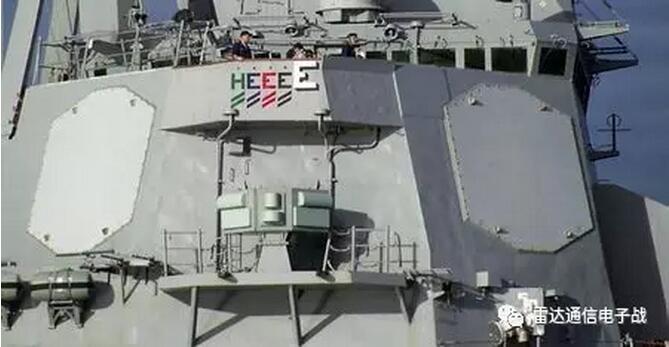

宙斯盾（AN/SPY-1）?
天線：相控陣?
頻段：3.1~3.5GHz（S波段）?
探測距離：400~450km?
平均功率：58千瓦?
AN/SPY-1無源相控陣?yán)走_(dá)是”宙斯盾”艦載作戰系統的核心。有AN/SPY-1A、B、D、F、K等多種型號。 首先借助AN/UYK-7計算機組(控制單元)，由信號處理機產生合適的搜索射頻波形或跟蹤射頻波形。信號在發射機通道中被放大并被選擇陣面。通過天線位置程序器把波束指向指令轉換為陣列移相器指令，從而產生發射機輸出，這些輸出通過天線陣面在特定的空間角度形成波束。?
AN/SPY-1B采用新型移相器和波束成形技術，以降低天線旁瓣，從而降低了有源電子干擾的威脅。AN/SPY-1B還將采用分布式微處理器系統以實現快速信號處理，使得中央處理器的信號分析和融合中心的融合任務容易完成。
AN/SPY-1D雷達更新項目目前正在洛克希德?馬丁公司進行前期組裝聯試。雷達更新目的是提高在重雜波環境下(如沿海地區的城市、工業區、遷移鳥類和沙暴)對低空目標的快速截獲能力。?

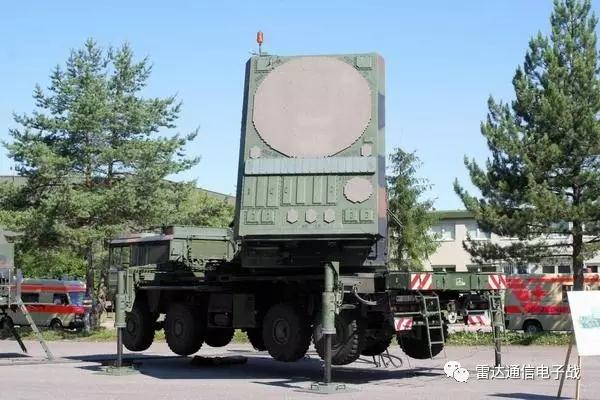

愛國者（AN/MPQ-65）?
天線：相控陣?
頻段：5.25~5.925GHz（C波段）?
探測距離：170km?
平均功率：20千瓦?
AN/MPQ-65相控陣?yán)走_(dá)，平均功率比PAC-2使用的AN/MPQ-53雷達增大了一倍，增強了對小反射截面目標、低空飛行巡航導彈、超高速目標的探測、跟蹤和識別能力。?
